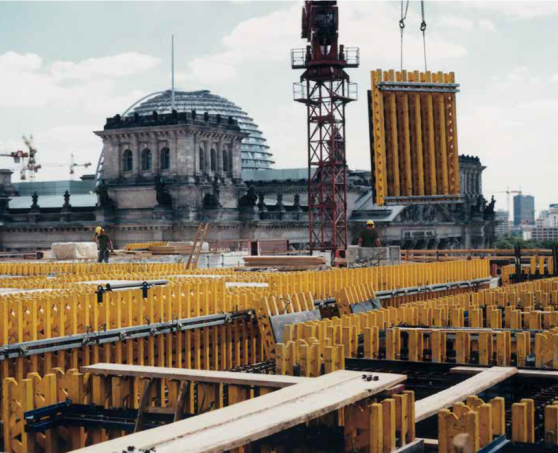

Hünnebeck H20 - väggform



Genom en objektsanpassad anordning av balkar och stag är det möjligt att få en optimal anpassning till aktuellt tvärsnitt och önskad betongyta.

Stålbalkarna som fästs till H20-balken med infästningsbyglar gör att montaget av formelementen både är enkelt och snabbt.

Lika enkelt som det är att montera elementen är det att demontera dem. Fördel: formelementen kan, vid behov, enkelt och problemlöst byggas om. T.ex. när man har ett tvärsnitt eller en grundplan som ofta ändrar sig.

Väggform H20 är em ekonomiskt alternativ till projektoberoende formsystem. Den är helt klart det bästa alternativ när det kommer till komplicerade planer och tvärsnitt och vid likformniga gjuterapper med samma vägghöjd.

H20-balken kan användas både som vägg- och pelarform samt även till valvform. Balken har i förhållande till sin låga vikt en hög bärförmåga.


Teknisk data
BaskomponentHT20 Träbalk
Elementhöjder190 | 245 | 265 | 290 | 330 | 360 | 390 | 450 | 490 | 590 cm
Elementbredder100 - 300 cm
Elementtjocklek32 cm (F-balk + HT20 + Plywood)
HT20 TräbalkstatikTillåtet böjningsmoment = 5,0 kNm | Tillåten tvärkraft = 11,0 kN
Genomsnittlig viktCa 42 kg/m² (utan plywood)
Ytskick21 mm 3-lager skiva
Tillåtet formtryck40, 50 eller 60 kN/m²
Relevant DIN-normUppfyller DIN 18202
AnvändningsområdeVäggform | Pelarform | Rundform
